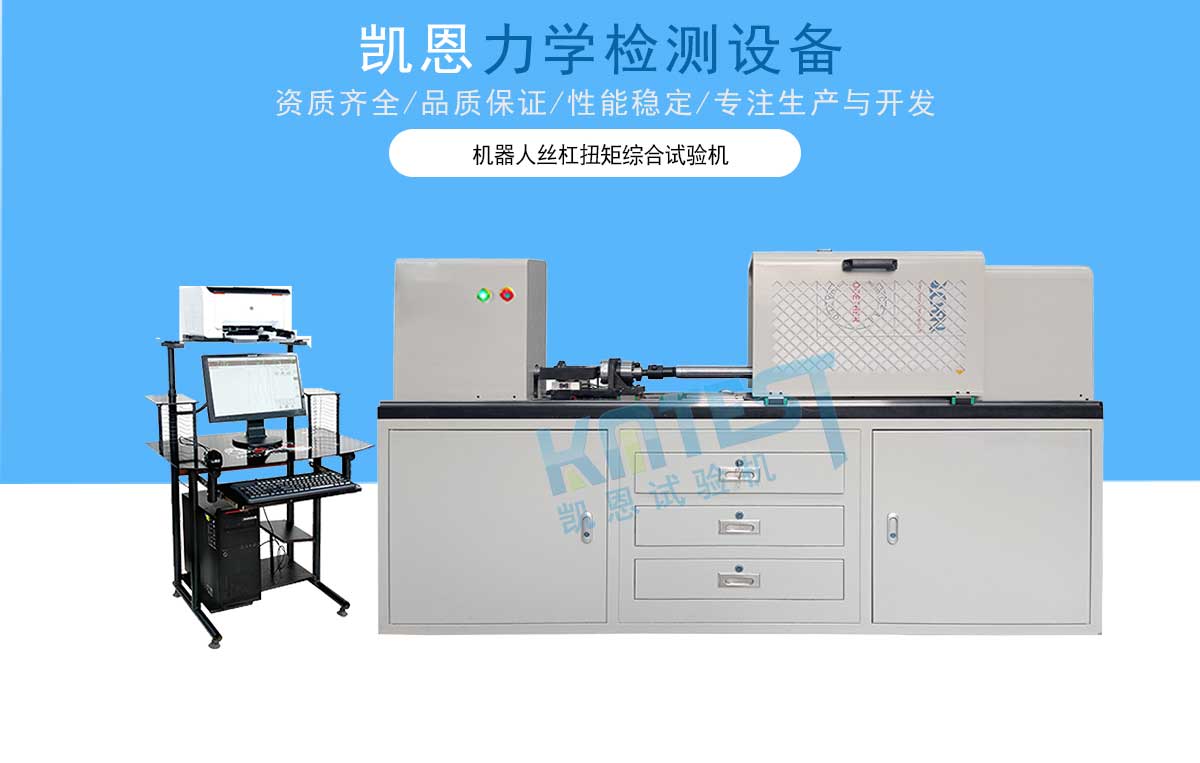

丝杠扭矩综合试验机（伺服扭转加载台）

所属分类：机器人部件试验机

产品功能：丝杠扭矩综合试验机（伺服扭转加载台）是以扭转力学、摩擦特性、传动效率、动态刚度、反向间隙、启停冲击扭矩、疲劳耐久一体化检测双色板。以交流伺服闭环控制系统为核心的卧式一体化...

丝杠扭矩综合试验机（伺服扭转加载台）是以交流伺服闭环控制系统为核心的卧式一体化精密测试平台，专门用于滚珠丝杠、梯形丝杠、行星滚柱丝杠、滑动丝杠等直线传动副的扭转力学、摩擦特性、传动效率、动态刚度、反向间隙、启停冲击扭矩、疲劳耐久一体化检测；可精准模拟数控机床、工业机器人、半导体设备、航空航天作动器的实际往复运动工况，按照 GB/T 17587、ISO 3408、VDI 3441 行业标准完成出厂检验、研发验证、失效分析、寿命加速试验。

扭矩类：空载启动力矩、稳态运行摩擦扭矩、正反转冲击扭矩、扭矩波动值、极限破坏扭矩；
传动效率：不同转速 + 轴向负载二维工况效率测绘，计算输入扭矩与输出直线力的转化效率；
精度性能：定位精度、重复定位精度、导程累积误差、周期性导程误差；
力学刚度：扭转角刚度、轴向动态刚度、正弦交变载荷下形变特性；
动态特性：加减速响应时间、转速超调量、阶跃负载跟随误差；
环境可靠性：高低温启动扭矩、温湿度下润滑性能衰减、噪声振动检测；
疲劳耐久：百万次往复循环耐久测试，记录扭矩缓慢衰减曲线。

参数项目	技术指标
扭矩量程	±10~±5000 N·m
扭矩精度	±0.2% FS；分辨率 0.01 N・m
瞬时冲击扭矩	最高 10000 N・m
转速区间	0~3000 rpm
轴向最大载荷	0~100 kN（伺服液压加载）
有效行程	0~2000 mm
传动效率测量精度	±0.1%
振动测试频段	0.5~20kHz
噪声测试精度	±0.5dB(A)
温控舱选配	-40℃~+180℃，湿度 10%~95% RH
适配丝杠	φ40~φ125 mm 滚珠 / 行星滚柱丝杠
