扭转试验机的执行规范

扭转试验机执行规范：

    JJG269—2006  扭转试验机

    GB/T10128—2007  金属材料  室温改变实验办法

    JB/T9370—1999  扭转试验机  技能前提

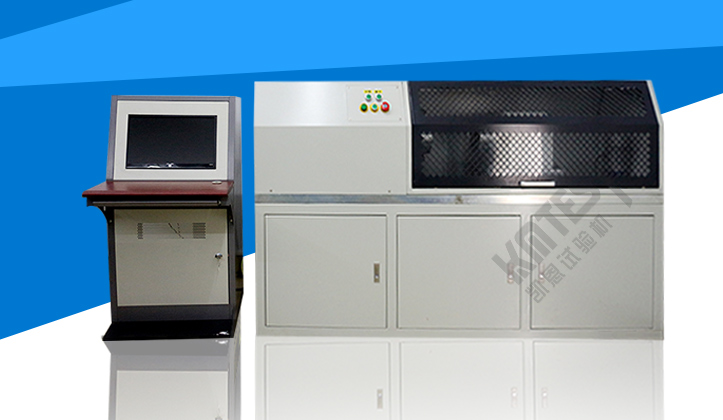

扭转试验机首要构造引见：

    该扭转试验机由济南凯恩全数字交流伺服驱动系统、核算机节制、数据采集及处置系统构成。整个实验进程加载速度无冲击、不变。数据的测量由扭矩传感器、光电编码器等构成。济南凯恩扭矩传感器采集试样发生的扭矩，光电编码器采集试样发生的扭角；要求检测材料的剪切模量时，还要添加改变计。实验由核算机进行节制、数据处置及输出后果。

扭转试验机操作流程：

    1．试样的预备

    起首依照GB/T10128—2007的规则，以及该实验机的夹具型式、尺寸，预备好规范试样。

   2．试样的装夹

    试样的装夹很要害。在装夹时，先将试样刺进静夹头端（带有传感器的一端），然后调整实验机的动夹头，使之轻易的让试样进入动夹头。留意，在装入试样后，不要再扭转动夹头

    3．实验进程

    试样装夹终了，可以开端实验。先将扭矩显示窗口清零。依据材料特征选择加载速度。 假如只是检测材料的抗扭强度、最大扭矩等，可以不加改变计。假如要测尝尝件的剪切模量等，需求添加改变计。

    低碳钢试样和铸铁试样的改变毁坏断口描写有很大的差异。所示低碳钢试样的断面与横截面重合，断面是最大切应力效果面，断口较为平齐，可知为剪切毁坏；铸铁试样的断面是与试样轴线成45o角的螺旋面，断面是最大拉应力效果面，断口较为粗拙，因此是最大拉应力形成的拉伸断裂毁坏。

    （a）可以看到，低碳钢试样的改变实验曲线由弹性阶段( oa段 )、屈从阶段( ab段 )和强化阶段( cd段 )组成，但屈从阶段和强化阶段均不像拉伸实验曲线中那么分明。因为强化阶段的进程很长，图中只绘出其开端阶段和最终阶段，毁坏时实验段的改变角可达10π以上。

    b所示的铸铁试样改变曲线可近似地视为直线( 与拉伸曲线类似，没有分明的直线段 )，试样毁坏时的改变变形比拉伸毁坏时的变形要分明得多。

    4．实验后果的处置

    4.1抗扭强度的核算： 扭转试验机专用顺序主动处置。

    4.2材料的切变模量

    扭转试验机材料的切变模量G遵循GB/T10128可由圆截面试样的改变实验测定。在弹性局限内进行圆截面试样改变实验时，扭矩厂与改变角中之间的关系契合改变变形的胡克定律，式中：为截面的极惯性矩。当试样长度l和极惯性矩Ip均为已知时，只需测取扭矩增量ΔT和响应的改变角增量ΔΦ，可由式：核算获得材料的切变模量。实验凡间采用多级等增量加载法，如许不只可以防止报酬读取数据发生的误差，并且可以经过每次载荷增量和改变角增量验证改变变形胡克定律。
