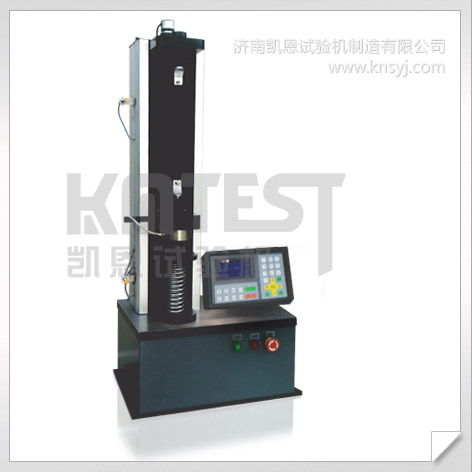

全自动弹簧拉压试验机
该系列试验机是按照国家标准规定的弹簧试验规范而设计制造的专用测试设备。可对弹簧进行性能测试,满足螺旋弹簧的要求,检定规程符合JB/T7796-2005《弹簧拉压试验机标准》。可自动完成弹簧的整个循环测试环境,也可单独测定弹簧某个参数,并可打印出试验报告。用户在使用中可根据实际需要调整测试程序,操作极为方便。可替代同类型进口产品,是弹簧生产厂家、弹簧使用者之首选。





弹簧力学性能基本概念:
试 验 力:物体受到外力作用,使其发生形变其力的大小,P= K·△H,用F表示。
剩余高度:物体在外力的作用下发生形变后物体的高度,用H表示。
变 形 量:物体在外力的作用下发生形变,其变形的高度(物体高度–剩余高度),用△H表示。
刚    度:K=(F2-F1)/(H2-H1)单位用N/mm表示。

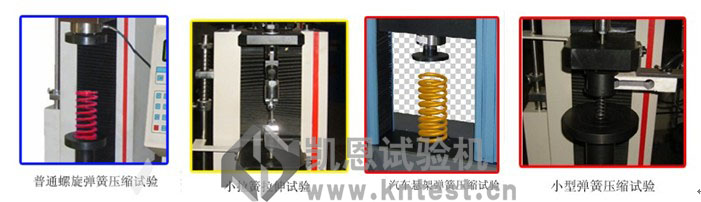

常见螺旋弹簧拉压力学性能试验截图:


一、       产品构成系统:
1 主机:采用三立柱式结构。
2 传动系统:由台湾电机,台湾东元驱动器,减速系统,精密丝杠副及导向部分等组成。
3 测力系统:由测力传感器、美国AD芯片等组成。
4 位移测量:由光电编码器、滚珠丝杠副等组成。
5 测量控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理等功能。
6 安全保护装置试样断裂停机、过载保护、横梁极限位置保护等。
二、       产品测试方法(弹簧的所有试验方法都有):
1、通过弹簧的压至高度H测量对应的力值F,来判断弹簧是否合格。
2、通过弹簧的变形量△H测量对应的力值F,来判断弹簧是否合格。
3、通过弹簧的力值F,测量对应的弹簧变形量△H,来判断弹簧是否合格。
4、通过弹簧的力值F,来测量对应的弹簧高度H,来判断弹簧是否合格。
三、 主要技术指标
1、样式:三立柱式
2、最大试验力:2000N;(量程可选)
3、试验力分档:×1、×2、×5、×10、四档;
4、精确测量范围:20-2000N;
5、试验力准确度;优于±1%
6、位移分辨率:0.01mm;
7、位移测量准确度:优于±1%;
8、拉伸行程:500mm
9、压缩行程:500mm
10、试验行程:500mm
11、位移速度控制范围: 1mm/min~500mm/min 分档可调
12、位移速度控制精度:优于±1%;
13、试验机级别:1级
14、变形示值误差:≤±(50+0.15L)um
15、试验机尺寸:约460*380*1520 mm
16、外观:应符合GB/T2611要求
17、成套性:符合标准要求
18、保护功能:试验机有过载保护功能
19、供电电源:220V,50Hz
20、重量:约130KG
四、系统配置
1.      济南菱悦主机一台;
2.     电机一台
3.      驱动器一套
4.      菱悦试验试验导向立柱一套
5.      精密滚珠丝杠副一副;
6.      菱悦减速系统一套
7.      高精度负荷传感器一只;
8.      光电编码器一只
9.      喷塑外壳一套
10.  手轮一只
11.  电源线、数据线各一根
12.  地脚螺栓一套
13.  试验工具一套
14.  拉伸附具一套
15.  压缩附具一套
16.  说明书、合格证、装箱单各一份
五、试验机的工作条件
1 在室温100C~350C范围内,相对湿度不大于80%;
2 在稳固的基础或工作台上,正确安装;
3 在无振动的环境中;
4 周围无腐蚀性介质;
5 电源电压的波动范围不应超过额定电压的10%。
